我国的建筑工程行业不断发展砂石骨料检测报告，项目质量较之前得到了很大程度的提升。在建筑工程项目中，经常要应用到水工混凝土这种材料，如果建筑材料的质量出现问题，项目工程的质量就会受到影响。而在水工混凝土材料中，砂石骨料是重要的组成部分，因此想要提高项目水平，就要对砂石骨料进行科学检测。

砂石骨料中的细砂料

判断的依据

砂石骨料分为两种类型，一种是细骨料，一种是粗骨料，为了对二者的特点加以区分，下文将分成两个部分进行单独阐述。我国技术标准规定，在对砂石骨料进行检测的过程中，需要考查砂石骨料的组成，具体包括颗粒的粗细、泥质的含量、表观的密度、空隙的密度、吸水率等。在对细骨料和粗骨料进行区分的过程中，应该综合考虑砂石骨料的配比，如果细砂料占的比重多，那么该砂石骨料的类型就是细骨料，如果粗砂料占的比重比较大，那么该砂石骨料的类型就是粗骨料。同时，为了对细骨料的质量进行检测，需要对其中的有害物质进行严格控制，工作人员在检测的过程中，一定要遵循国家的材料等级评定标准，对砂石骨料的类型进行科学判断。在对砂石骨料中的泥沙含量进行判断时，应该采用《混凝土砂石骨料试验规程》中的办法，把砂石骨料进行烘干处理，经过10 小时的浸泡后来计算具体含量。

对细骨料进行判定之后，大致可以将其划分为三个类别砂石骨料检测报告：第一个类别是强度较高的混凝土。第二个类别是强度适中，但是防渗性质和抗冻能力较好的混凝土。第三个类别是强度较低的混凝土。

砂石骨料中的粗砂料

判断的依据

由上文可知，在判断粗骨料时，应该对砂石骨料中的配置比进行检测，如果其中的细砂料所占的比重较大，则该砂石骨料的类型为细骨料。如果其中的粗砂料所占的比重较大，则该砂石骨料的类型为粗骨料。

砂石骨料质量问题的主要表现

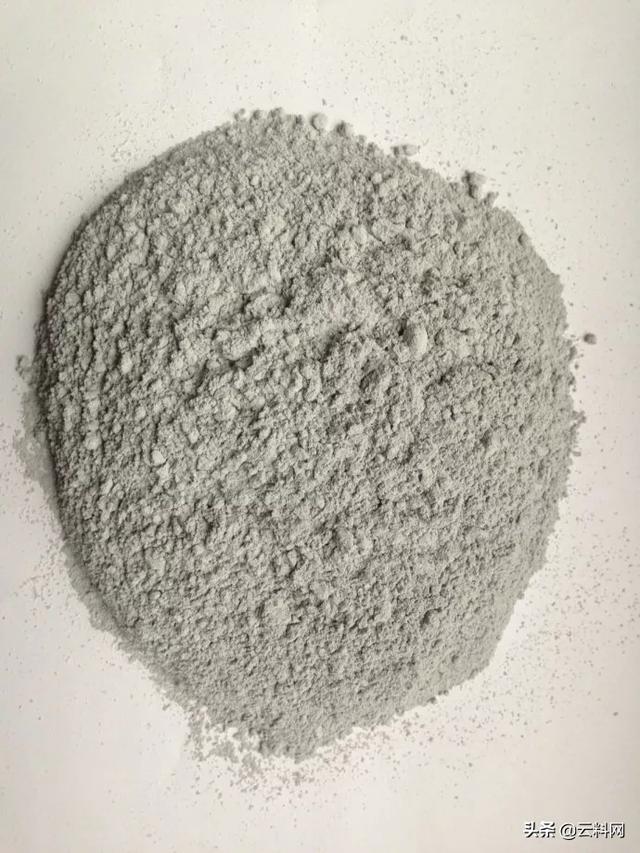

（1）骨料含泥量大。目前，多地禁止开采河砂，即使有河砂供应，也是含泥量偏大质量较差。很多混凝土企业采用石子下脚料——石屑作为细骨料使用，有时石粉中含泥量惊人。

（2）骨料级配差。主要表现在石子厂将石子筛分成5～10mm、10～25mm以及20～31.5mm等粒级销售，混凝土企业单独使用造成级配差。此外，石子厂的小角料石屑，往往被当作所谓的“机制砂”销售给混凝土企业，石屑的级配大多“两头颗粒含量大，中间颗粒不足”，给配制混凝土带来困难。

（3）细骨料砂细度模数变化大。细骨料来源和材质不同，造成细度模数差异很大，混凝土公司细骨料供应商往往有多个，来料交叉进行，加剧了细骨料的细度模数波动。

（4）骨料材质差。骨料中含有大量的风化软弱颗粒，造成压碎值低，吸水率偏高，一方面造成混凝土拌合物工作性能变差，另一方面造成混凝土强度偏低，耐久性变差。

（5）骨料粒形差。受骨料母岩材质和生产工艺影响，造成骨料针片状颗粒含量偏高，有些颗粒虽然不符合针片状规格，但不规则的粒形导致混凝土工作性、力学性能变差。

砂细度模数变化

（1）砂子细度模数对坍落度和泌水率的影响

砂子细度模数减小，砂子变细，表面积增大，包裹砂子表面后剩下起润滑作用的浆体减少，混凝土坍落度降低。粗砂表面积小，保水性差，混凝土易泌水、离析，显得粗糙，和易性及粘性差砂石骨料检测报告；细砂混凝土则保水性好，泌水率低，和易性好，也不易离析。

（2）砂子细度模数变化对混凝土配合比的影响

在生产中的砂变细时，混凝土坍落度变小，施工难度增加。在水胶比不变的情况下，砂细度模数发生变化时，要保持混凝土拌合物工作性不发生变化，应适当调整砂率，同时可以适当增减外加剂掺量，尽量不改变配合比用水量。

（3）砂子细度模数变化对混凝土强度的影响

在生产过程中，当砂子变细时，混凝土拌合物坍落度偏小，为保证预定的坍落度，往往简单地（也是错误地）采取多加水的办法来解决。这易使人们产生细砂混凝土强度低于粗砂混凝土强度的错觉。实际上，只要保持水胶比不变，砂子粗细就不会影响混凝土强度。
