上期讲解了什么是尾矿库尾矿库图示，并介绍了尾矿库的基本类型，下面继续介绍尾矿库的基本构成。

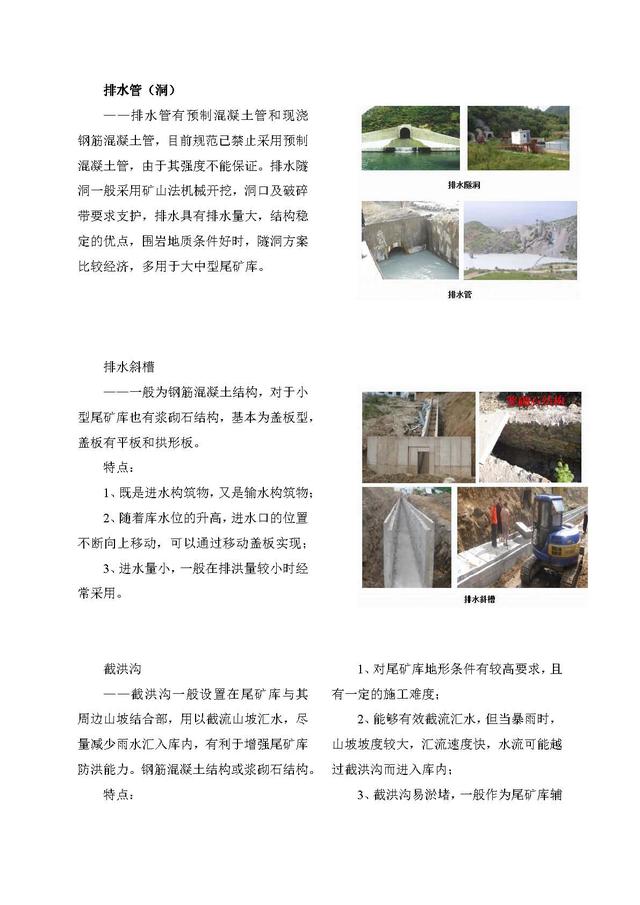

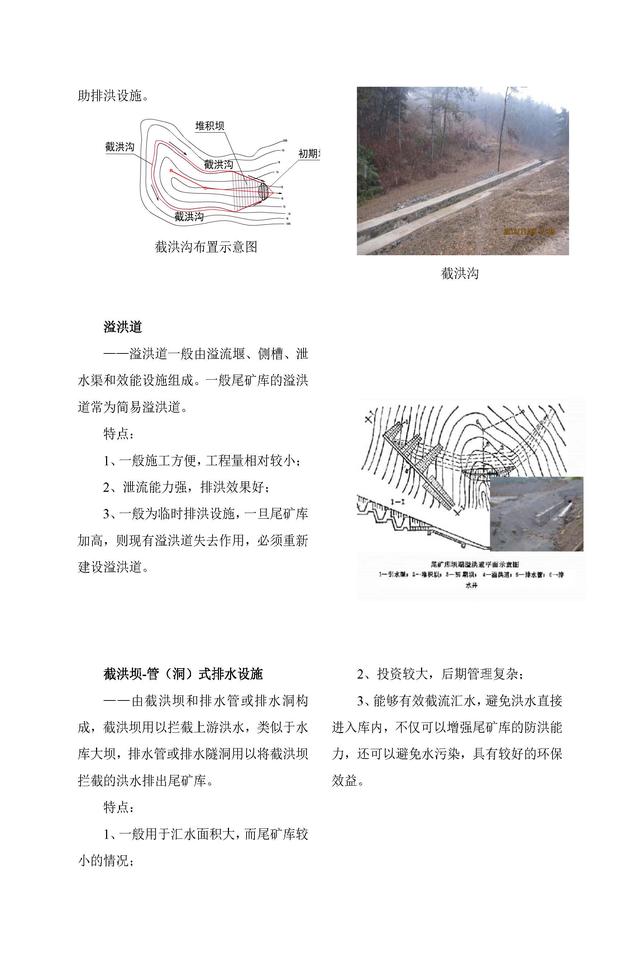

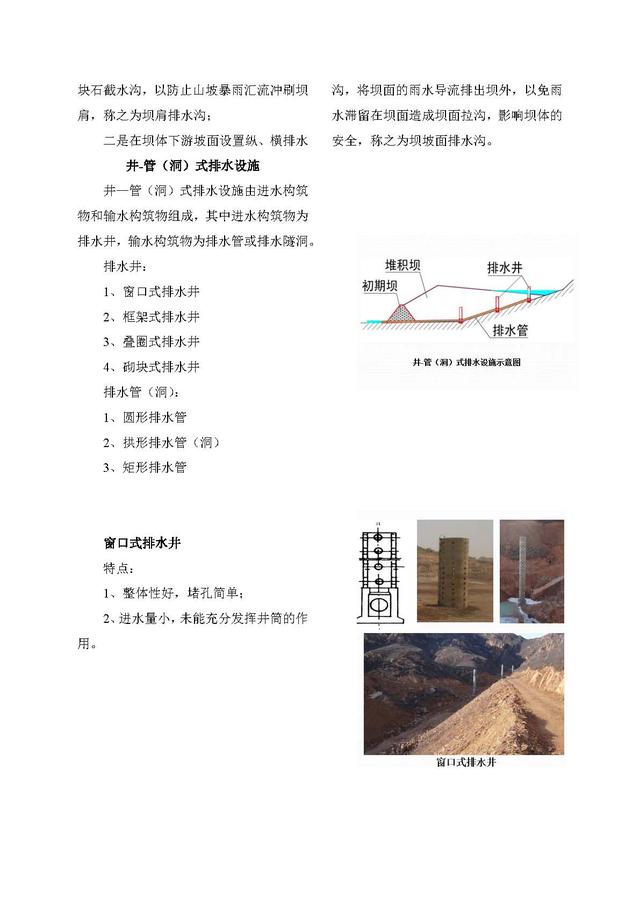

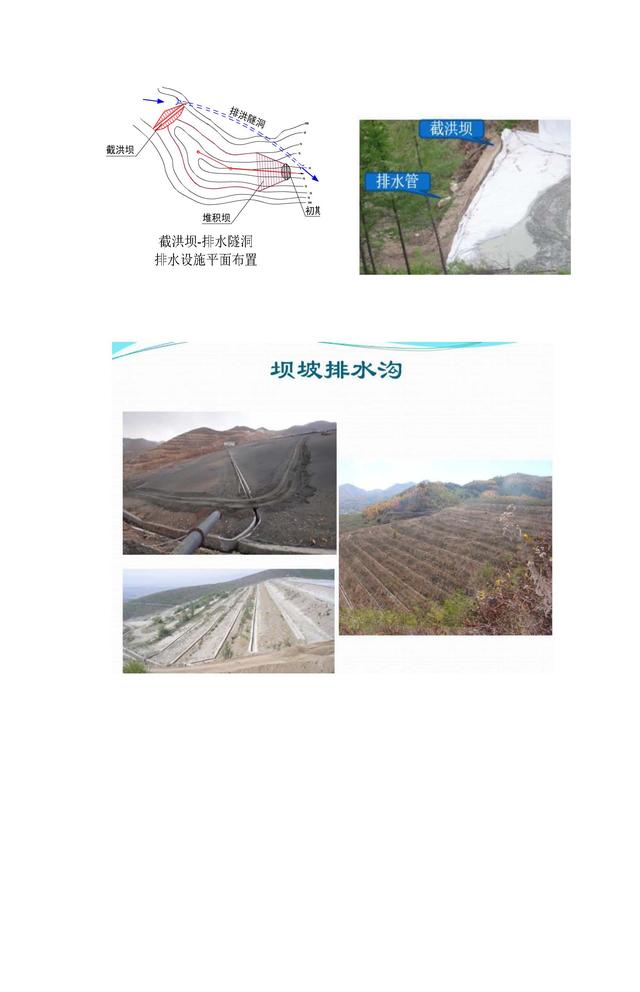

尾矿库安全设施主要由以下几部分组成尾矿库图示：1、坝体系统;2、排洪回水系统尾矿库图示；3、尾矿输送系统尾矿库图示；4、坝体排渗系统；5、坝坡排水系统；6、监测设施。

尾矿库坝体主要包括初期坝、尾矿堆积坝，有时包括副坝。若尾矿库系一次筑坝，则坝体仅称之为尾矿坝。

尾矿库构成示意图

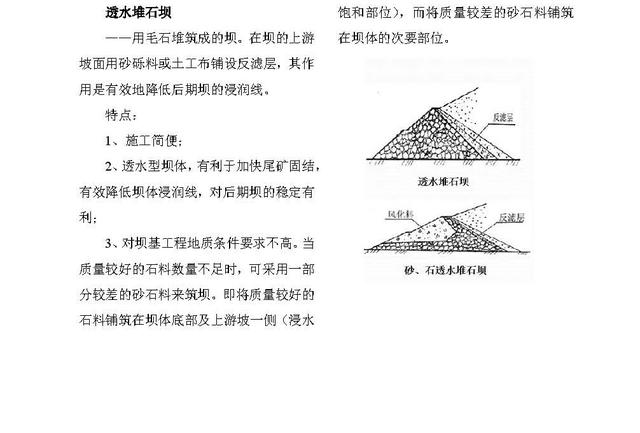

初期坝：1、均质土坝；2、透水堆石坝；3、废石坝；4、砌石坝；5、混凝土坝

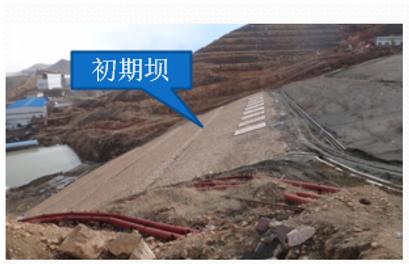

尾矿库初期坝

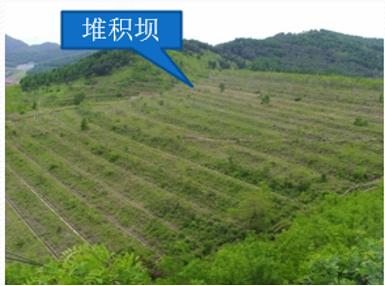

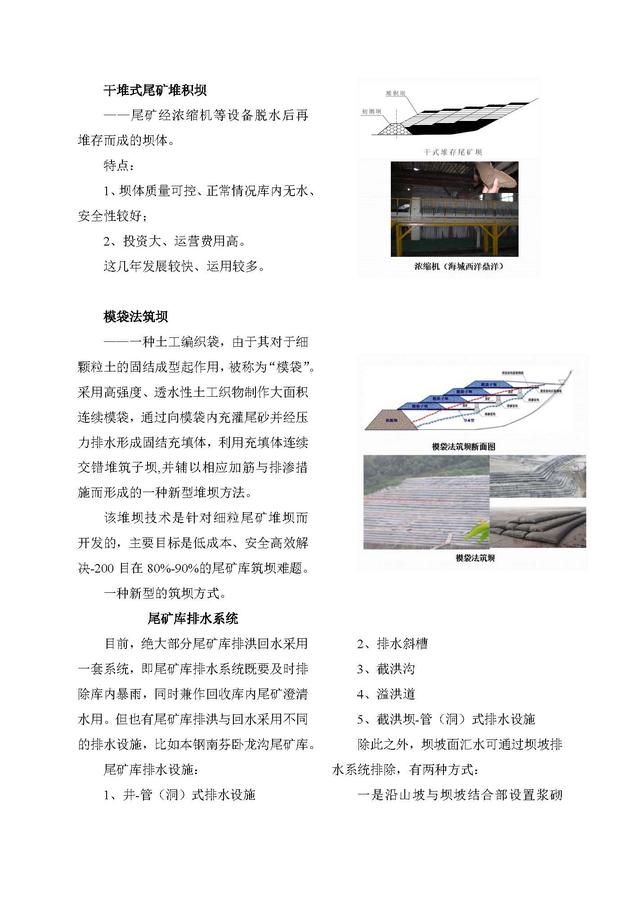

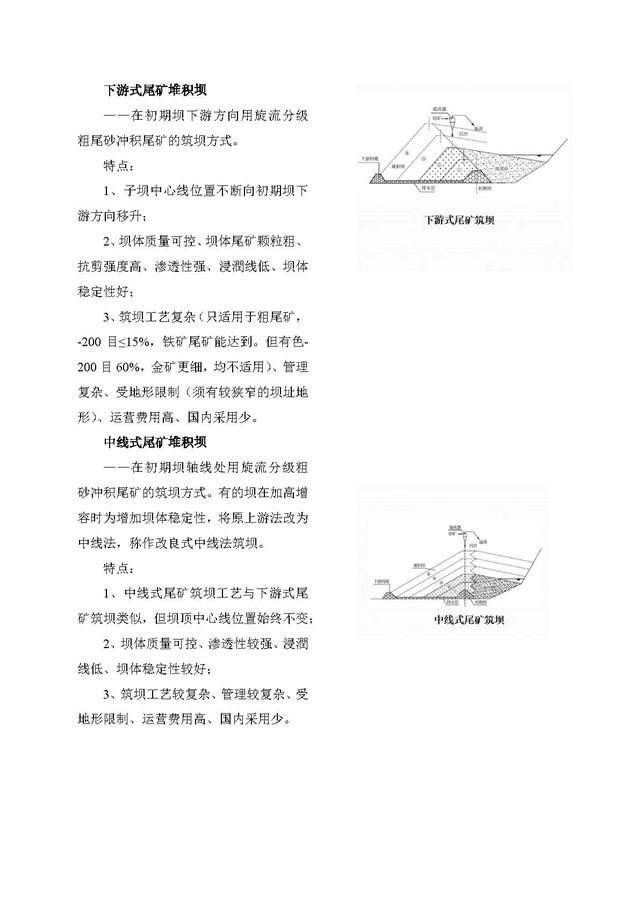

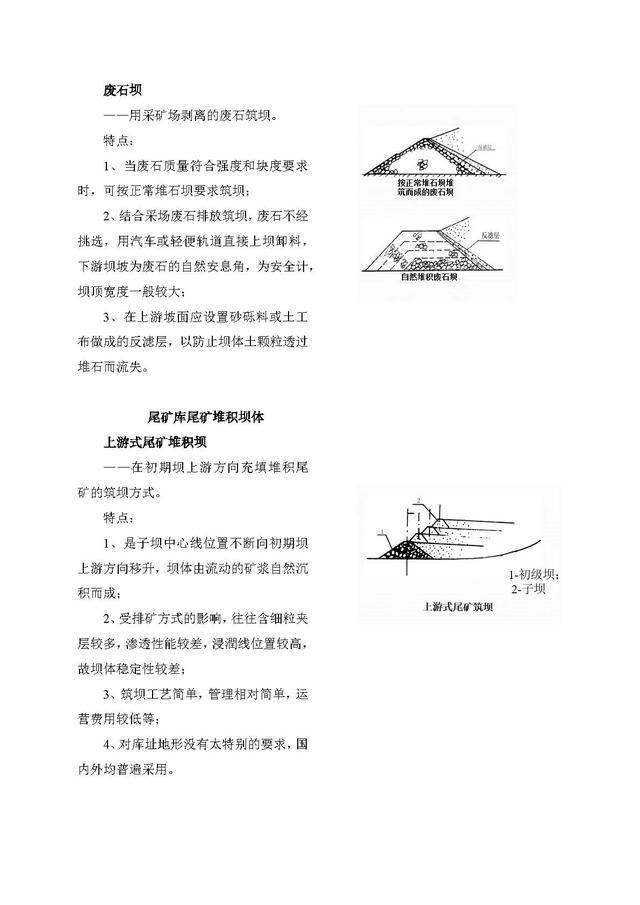

尾矿堆积坝：1、上游式；2、中线式；3、下游式；4、干堆式；5、模袋筑坝式

尾矿库尾矿堆积坝

尾矿库初期坝体

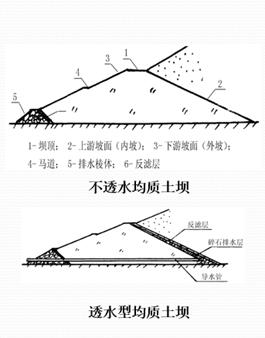

均质土坝

——是用粘土、粉质粘土或风化土料等筑成的坝体。

特点：

1、像水坝一样，属典型的不透水坝型；

2、该坝型对坝基工程地质条件要求不高，施工简单，造价较低。在早期或缺少石材地区应用较多；

3、一般在坝体的外坡脚设置毛石堆成的排水棱体，以降低坝体浸润线。

若在均质土坝内坡面和坝底面铺筑可靠的排渗层，使尾矿堆积坝体内的渗水通过此排渗层排到坝外。这样，均质土坝便成了适用于后期尾矿堆坝要求的透水土坝。

初期坝之均质土坝
