满满干货（自流平砂浆怎么施工）自流平砂浆用途，-2024西部成都国际砂石展览会官方网站-成都砂石展

一、自流平水泥/砂浆简介及分类

　自流平水泥/砂浆是一种可以提供一个可以铺设终饰面层(如地毯、木地板等)的平整光滑的地板表面。其关键的性能要求有快硬和低收缩等。市场上有不同的地面系统，如水泥基、石膏基或它们的混合物。本文中我们将集中讨论具有流平性能的可流动系统。可流动的水硬性地面(如果做为最终覆盖层称为面层材料;如果做为中间过渡层成为垫层材料)一般统称为：水泥基自流坪(面层)和水泥基自流坪(垫层)。

二、产品的材料组成及其典型配比

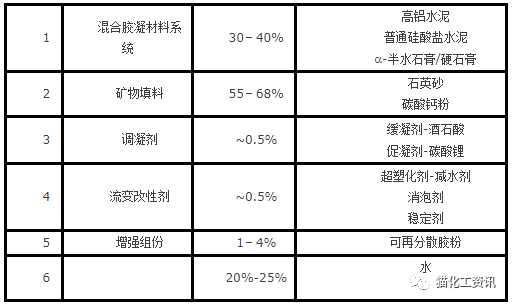

　自流平水泥/砂浆是以水泥为基料，与其它改性材料经高度复配而制成的水凝硬性复合材料。目前现有的各种配方虽各不相同，配方各异，但总体上材料离不开下述所列种类，原理大致相同。主要由以下六大部分组成：(1)混合胶凝材料，(2)矿物填料，(3)调凝剂，(4)流变改性剂，(5)增强组分，(6)水组成，下面是一些厂家的典型配比。

优秀企业推荐

▲明宇机械咨询热线：13583606125

三、配方及材料功能性说明

　自流平水泥/砂浆是最复杂的水泥砂浆配方。一般由10种以上的组份构成，下面是水泥基自流坪(垫层) 的配方

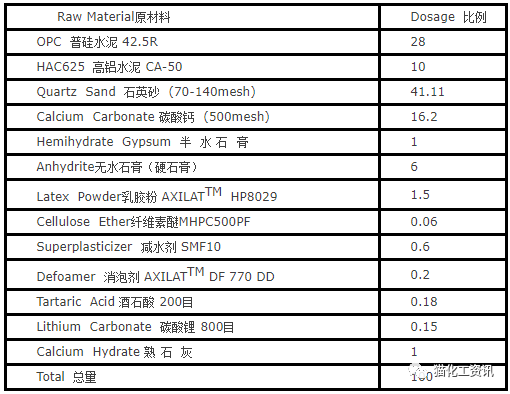

【水泥基自流坪(垫层)】

　注：5℃以上施工。

　(1)其胶凝材料系统一般由普通硅酸盐水泥(OPC)、高铝水泥(CAC)和硫酸钙混合而成，以提供足够的钙、铝和硫来形成钙钒石。这是因为钙钒石的形成有三个主要特点，即 (1) 形成速度快，(2) 高结合水能力，和 (3) 补充收缩的能力，完全符合自流平水泥/砂浆必须提供的宏观性能要求。

　(2)自流平水泥/砂浆颗粒级配需要将较粗的填料(如石英砂)和磨得更细的填料(如磨细碳酸钙粉)配合使用，以达到最佳的密实性效果。

　(3)自流平水泥/砂浆里面产生的硫酸钙是使用-半水石膏(-CaSO4•½H2O)或硬石膏(CaSO4);，它们能以足够快的速度释放硫酸根而无需增加用水量。经常问道的一个问题是为什么不能使用-半水石膏(与-半水石膏具有相同的化学组成)，它比-半水石膏更容易获得而且价格也便宜。但问题在于-半水石膏的高空隙率会显著增加用水量，从而导致硬化砂浆强度的下降。

　(4)可再分散胶粉是自流平水泥/砂浆的关键成分。它可以提高流动性、表面耐磨性、拉拔强度和抗折强度。此外，它还可以降低弹性模量，从而减小系统的内部应力。可再分散胶粉必须能够形成坚固的聚合物膜。高性能的自流平水泥/砂浆产品含有最高达8%的可再分散胶粉，并以高铝水泥为主。这种产品可以保证快速凝结硬化和24小时后的高早期强度，从而满足第二天进行施工作业的要求，如翻新工程。

　(5)自流平水泥/砂浆即需要通过促凝剂(如碳酸锂)达到早期水泥凝结强度，又需要通过缓凝剂(如酒石酸)来减缓石膏凝结速度。

　(6)超塑化剂(聚羧酸减水剂)在自流平水泥/砂浆里起到减水作用因而提供流动和找平性能。

　(7)消泡剂不仅可以减少含气量提高最终后期强度，还可以获得均匀、光滑和坚固的表面。

　(8)少量的稳定剂(如纤维素醚)可以防止砂浆的离析和表皮的形成，从而造成对最终表面性能的负面影响。可再分散胶粉会进一步改善流动性能并对强度起到促进作用。

四、产品的质量要求及其技术关键

1、自流平水泥/砂浆的基本要求

　(1).具有良好的流动性，在几毫米厚的情况下，具有较好的流平性，并且浆体具有较好的稳定性，使之尽量减少产生离析、分层、泌水、泛泡等不良现象，并且要保证具有足够的可使用时间，通常在40 分钟以上，以便于施工操作。

　(2).平整度要好，并且表面无明显缺陷。

　(3).作为地面材料，其抗压强度、耐磨性、抗冲击性、耐水性等物理力学性能应达到一般室内建筑地面的要求。

　(4).耐久性要好。

　(5).施工简便、速度快、省时、省工。

2、自流平水泥/砂浆的主要技术性能
